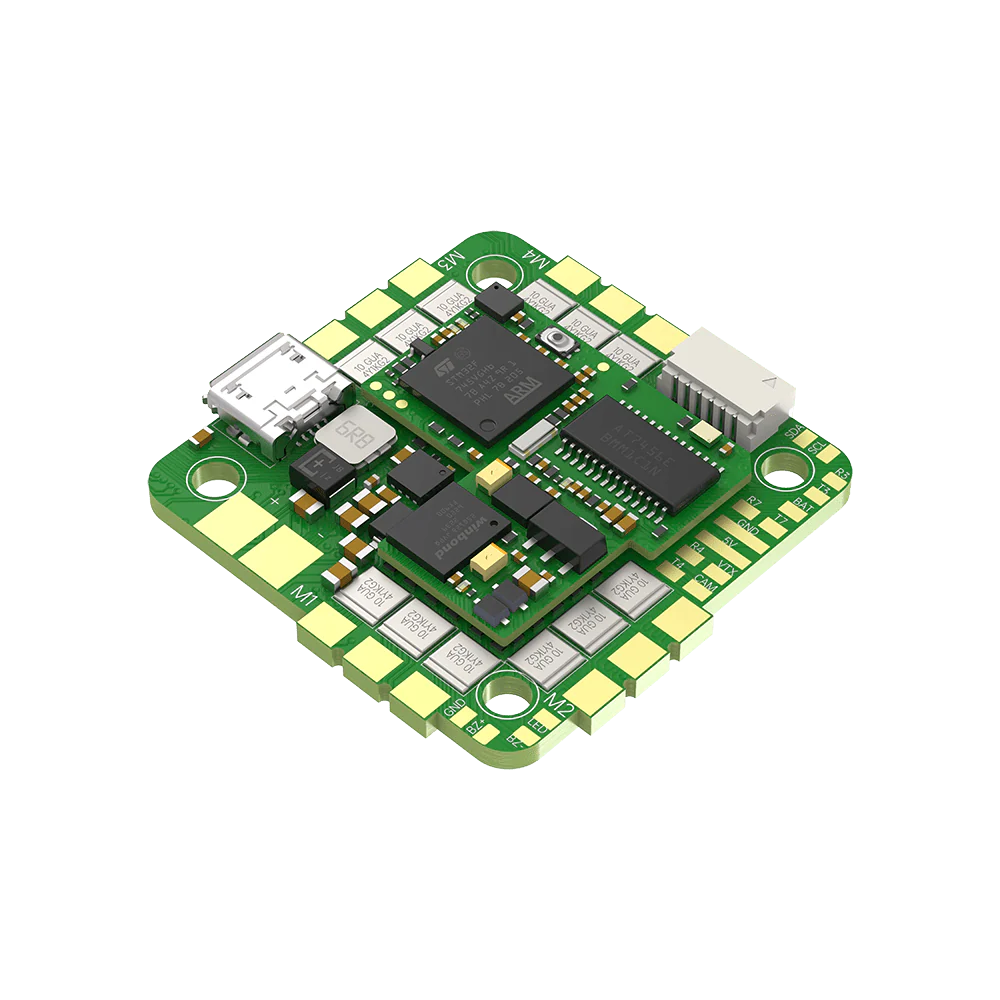

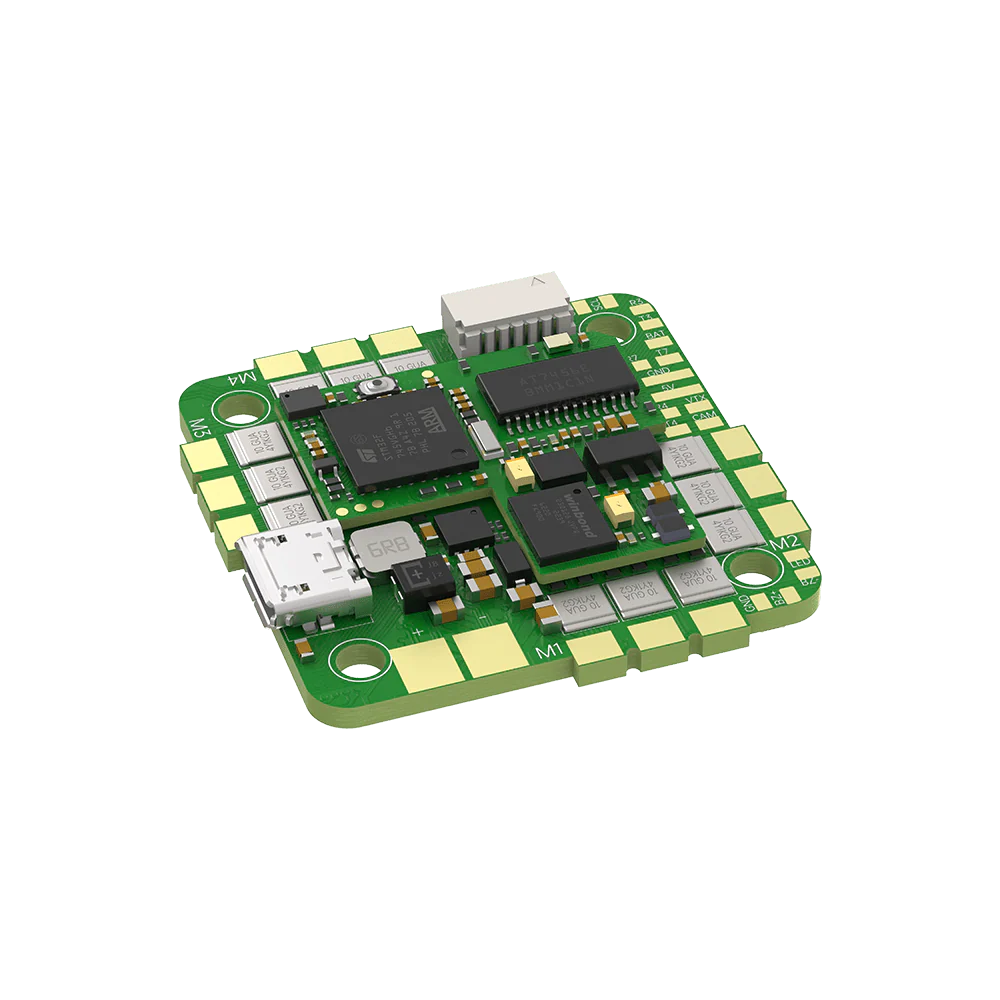

Dies ist unsere neue iFlight BLITZ Serie AIO FCs für deinen ultimativen Build. Ein zukunftssicheres All-in-One FC, um das Spiel zu verbessern und mehr Platz für zukünftige Flug-Firmware-Entwicklungen wie Betaflight, Emuflight etc. zu schaffen. Leicht, minimale Größe, minimaler Aufwand. Dies konnte nur durch die Verwendung von BGA-Chipsätzen anstelle gewöhnlicher QFP (große) MCUs und ultra leistungsstarker Mosfets für fast jeden Build erreicht werden. Löte deine Motorleitungen an und los geht's!



Highlights.

• Getrennte Flight Control Platine zur Minimierung elektrischer Gyro-Störungen
• Pass-through DJI O3 und Caddx Vista/Polar Anschluss
• FC PCB kann vom ESC PCB demontiert werden; Reparatur möglich!
• MCU: BGA-STM32F745, 216MHz
• OSD: AT7456E
• Blackbox: 16MB Onboard Flash
• Gyro: ICM42688



FC Spezifikationen:

MCU: BGA-STM32F745

Gyro: ICM42688

Blackbox: 16MB Onboard Flash

BEC Ausgang: 5V 2.5A

WS2812 LED Streifen: Ja

Buzzer: Ja

Barometer: DPS310

Anschluss: Micro-USB

OSD: IFLIGHT OSD (AT745E）

FC Firmware：IFLIGHT_BLITZ_F7_AIO

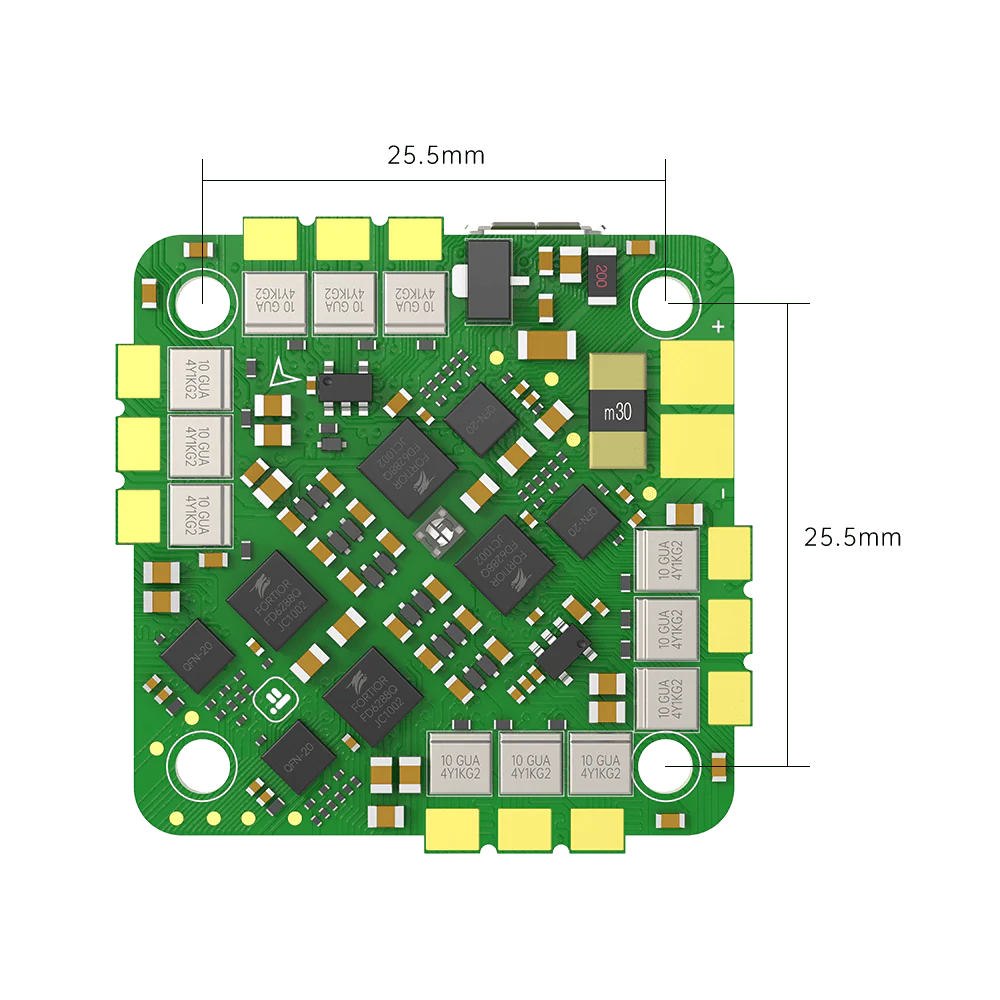

Montagemuster: 25.5*25.5mm φ3mm

Abmessungen: 35*35mm

Gewicht: 10.5g

BEC: 5V 2A / 3A

Eingangsspannung: 2-6S, unterstützt LIHV Akku

Smartaudio / IRC Tramp VTX Protokoll unterstützt



ESC Spezifikationen:

ESC MCU: BB21

Treiber: FD6288

Eingangsspannung: 2-6S Unterstützt LIHV Akku

Ausgangsstrom: 55A, Spitzenwert 65A (10 Sekunden)

ESC Firmware: Q-H-40 - Bluejay, 0.16, 24kHz

Stromsensor: Verhältnis 200 (1/10mV/A)

BEC: NEIN

ESC Telemetrie: NEIN

Bidirektionaler DShot: Ja (muss Bluejay Firmware verwenden)

Unterstützt DShot DShot150/300/600/MultiShot/ OneShot etc.



Packliste:

1 x BLITZ F7 AIO

2 x Kondensator 470uF/35V

1 x XT30U Male 18AWG Kabel 70mm

1 x 1.0-7P Kabel 50mm-28mm

1 x 1.0-7P Kabel 50mm

4 x M2 Silikon Grommets

8 x M2*12mm Schrauben

8 x M2 Transparente Nylon Muttern

10 x 0.8mm schwarzes Schrumpfschlauch 10mm



Änderungsprotokoll:

26. Dezember 2023: Das Gyro wurde von BMI270 auf ICM42688 geändert.
